Настройка соединений

В данном разделе осуществляются настройки всех соединений воздуховодов и фасонных элементов в зависимости от типа и размеров сечения, а так же используемого материала или вида соединения.

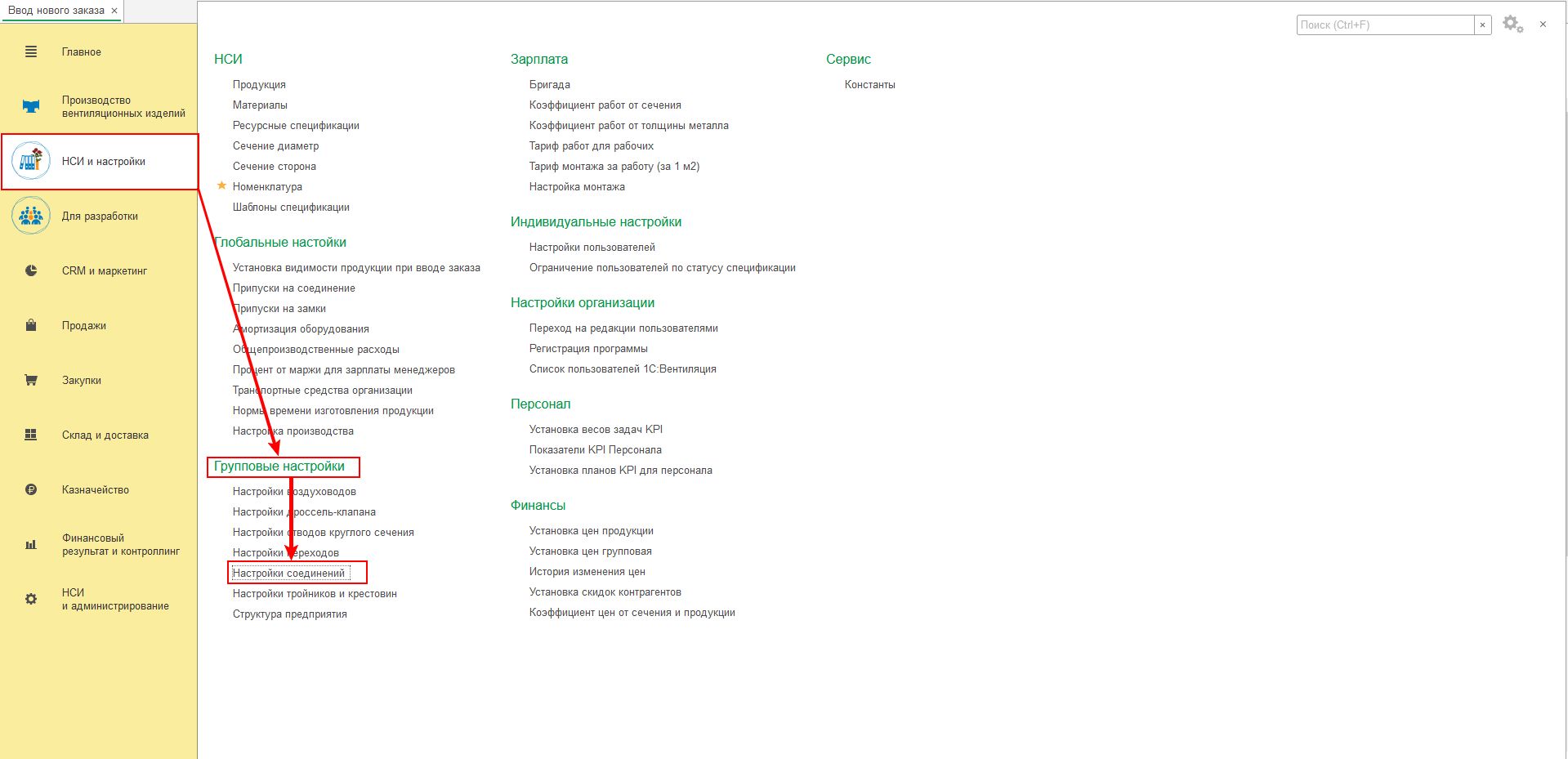

1. НСИ и настройки → Групповые настройки → Настройки соединений

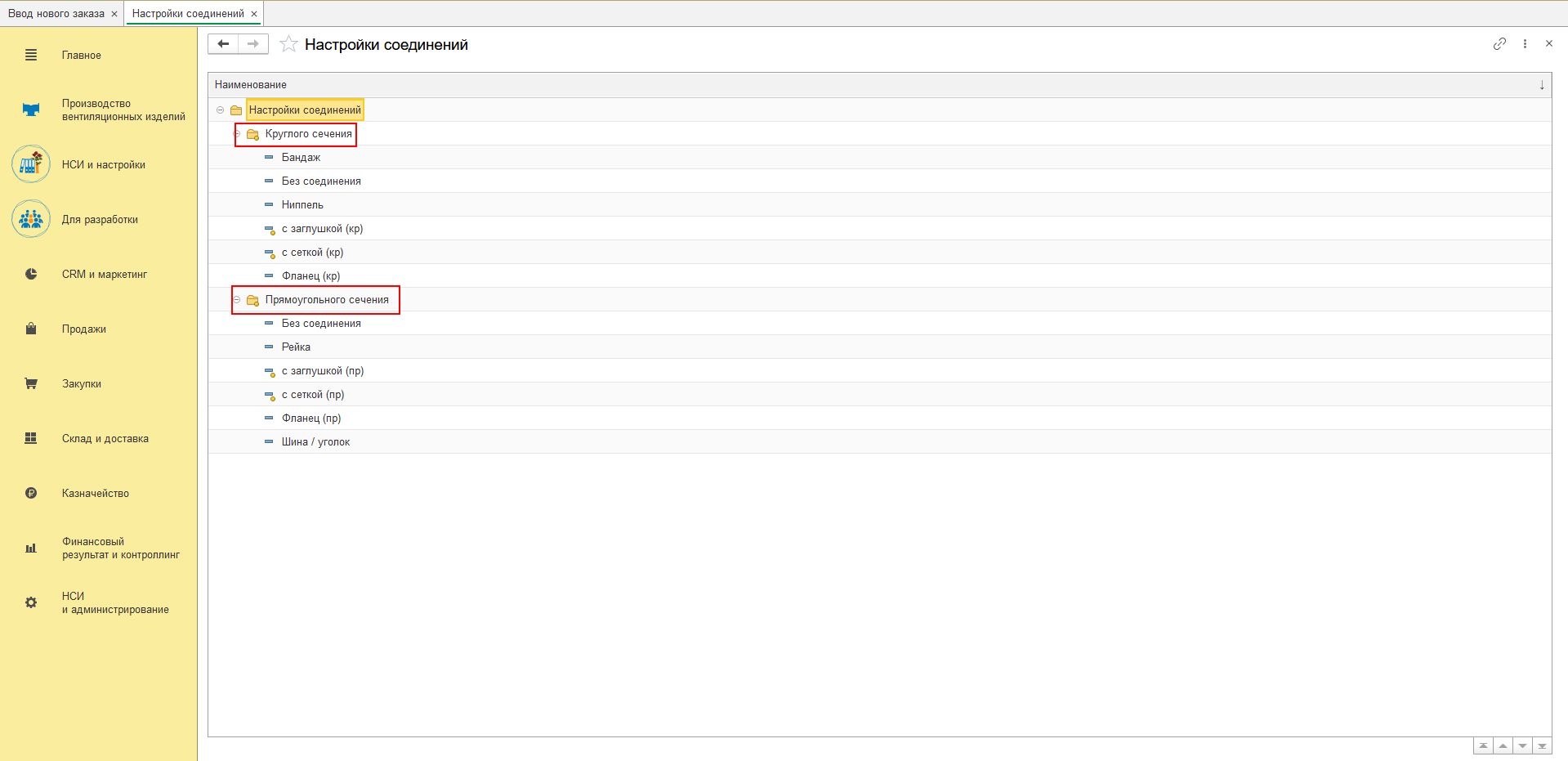

2. Настройки разбиты на две группы: круглые и прямоугольные

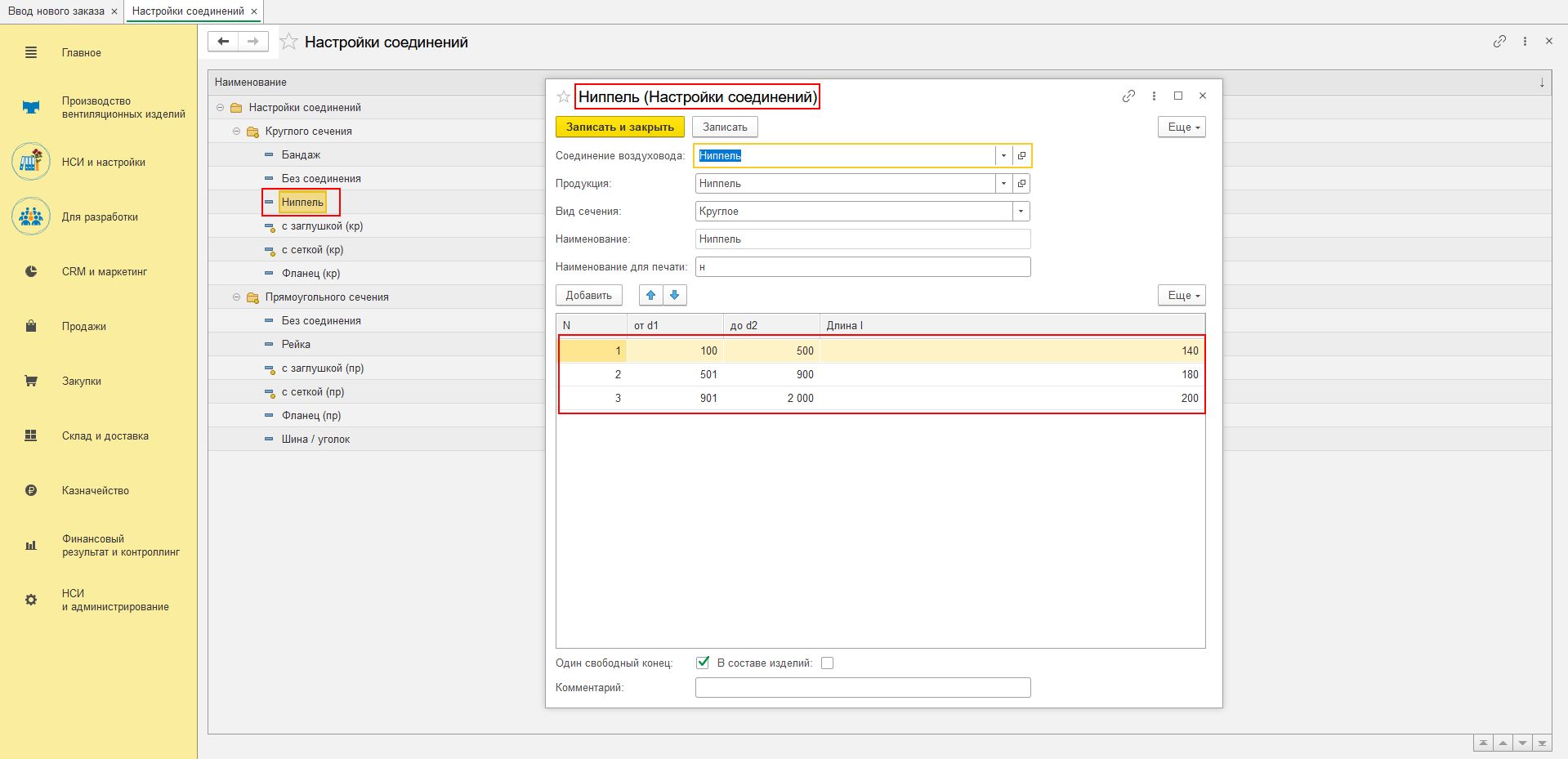

3. Ниппель



   Настройки круглого сечения "Ниппель" позволяют установить длину ниппеля в зависимости от величины диаметра. По умолчанию этот параметр будет выводиться в продукции. Если на Вашем производстве установлена одна длина на все ниппеля, не зависящая от диаметра, установите один диапазон и величину длины ниппеля.

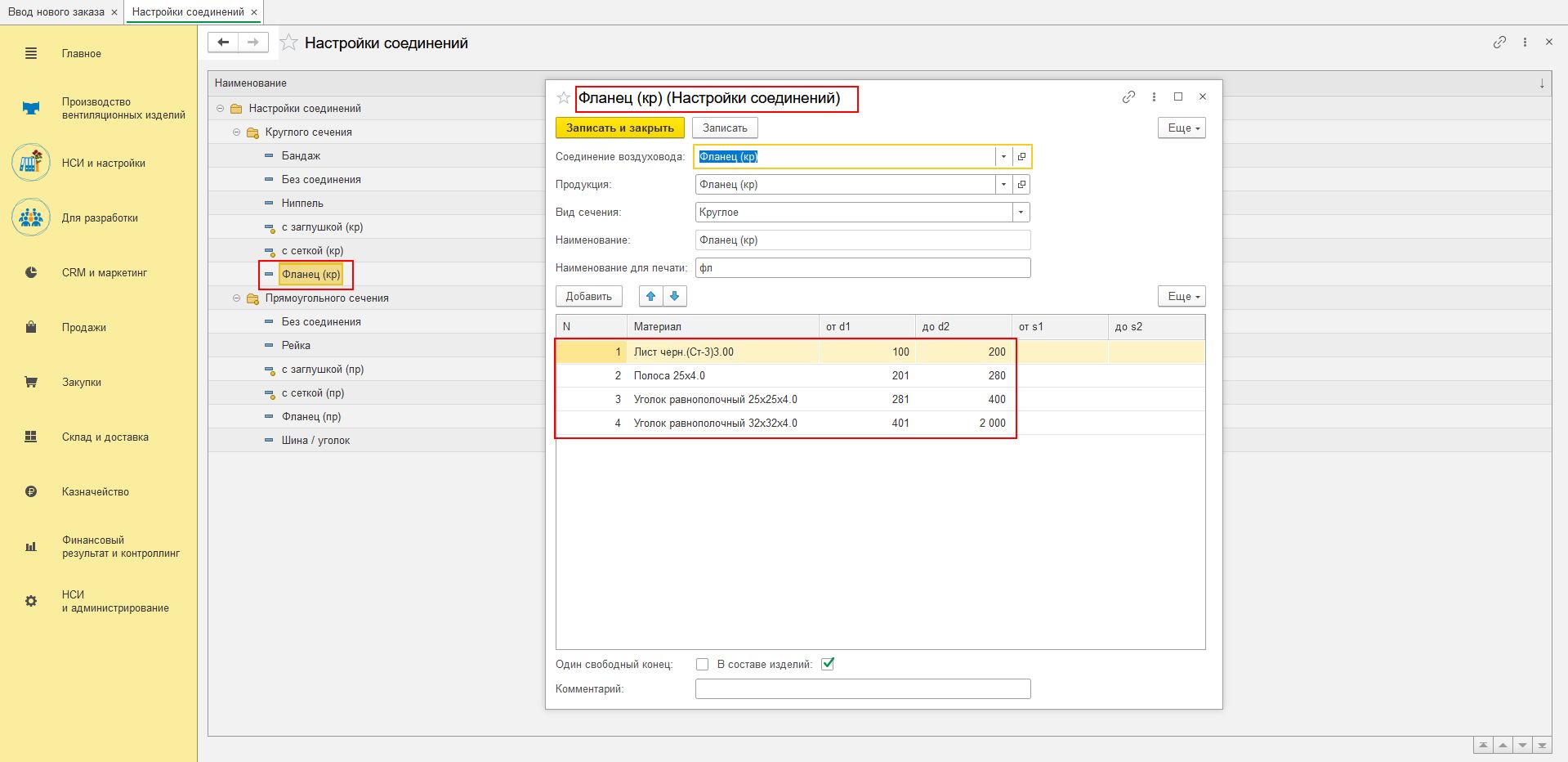

4. Фланец круглого сечения

   Для фланцев как круглого, так и прямоугольного сечения для дипазона диаметров либо сторон необходимо задать материалы фланцев, используемые в Вашем производстве. Этим материалы будут выствляться по умолчнию (с возможностью изменить непосредственно в заказе).

   Виды материалов фланцев:

   • листовая сталь
   • полосвая сталь (полоса)
   • угловая сталь (уголок)

   Не забываем "Записать и закрыть"

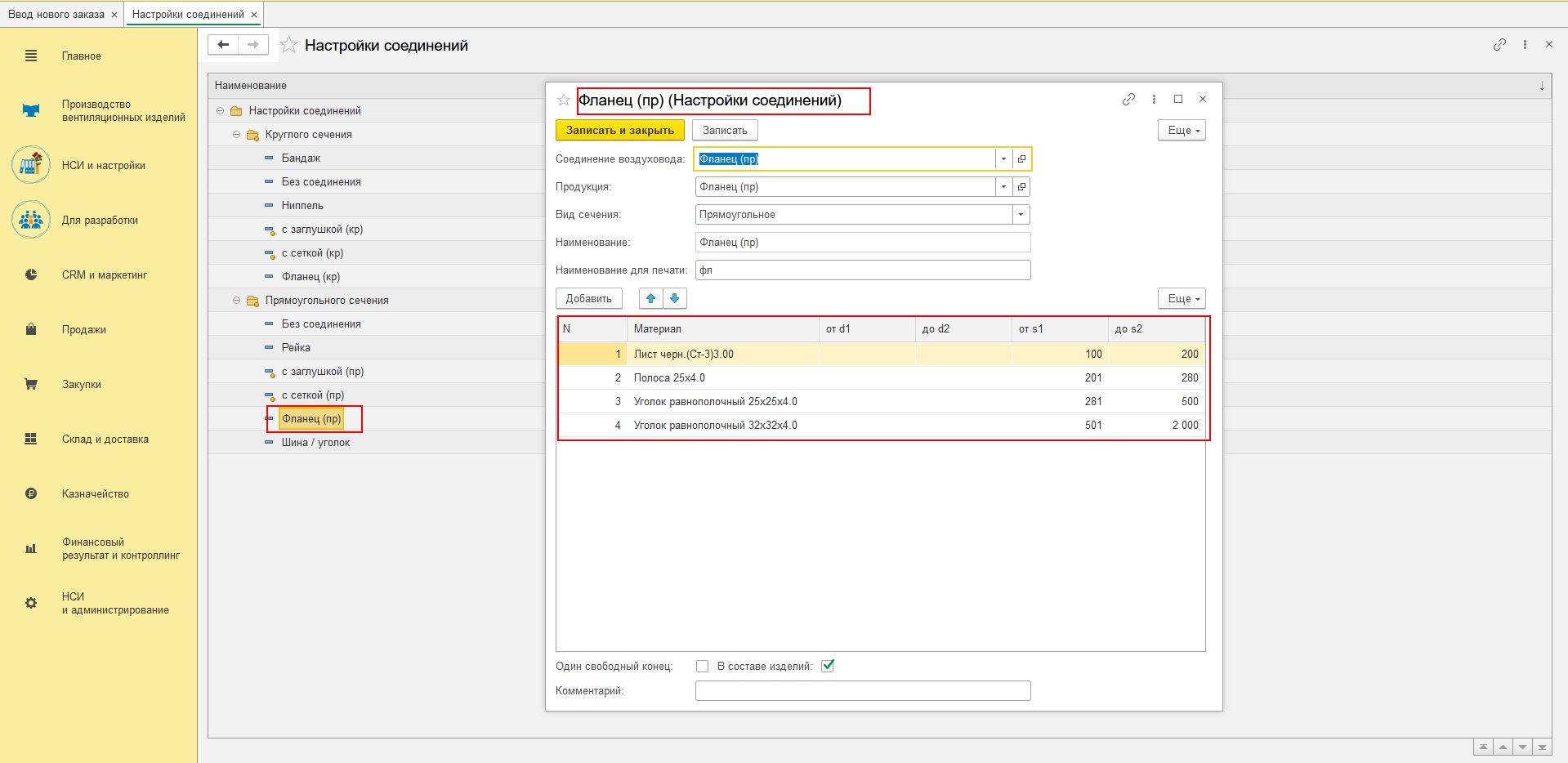

5. Фланец прямоугольного сечения



   Все те же настройки, что и для круглых фланцев.

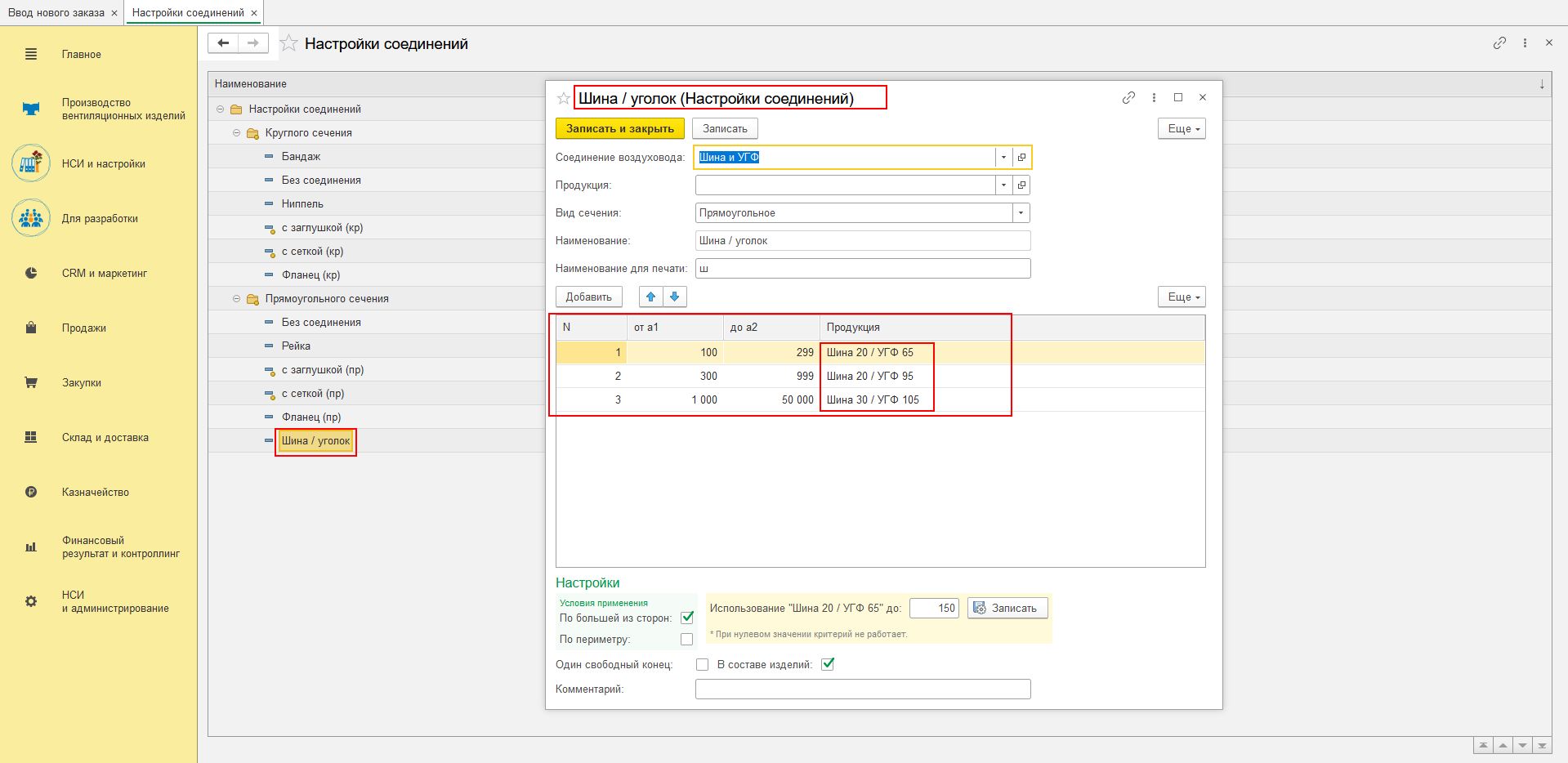

6. Соединение прямоугольного сечения "шина/угф"

   Параметры использования те же, что и у фланцев

   Возможные варианты использования шины/угф

   • для шины 20 - УГФ-65; УГФ-75; УГФ-85; УГФ-95. Установите материалы, используемые в Вашем производстве.
   • для шины 30 - УГФ-105.

   Не забываем "Записать и закрыть"

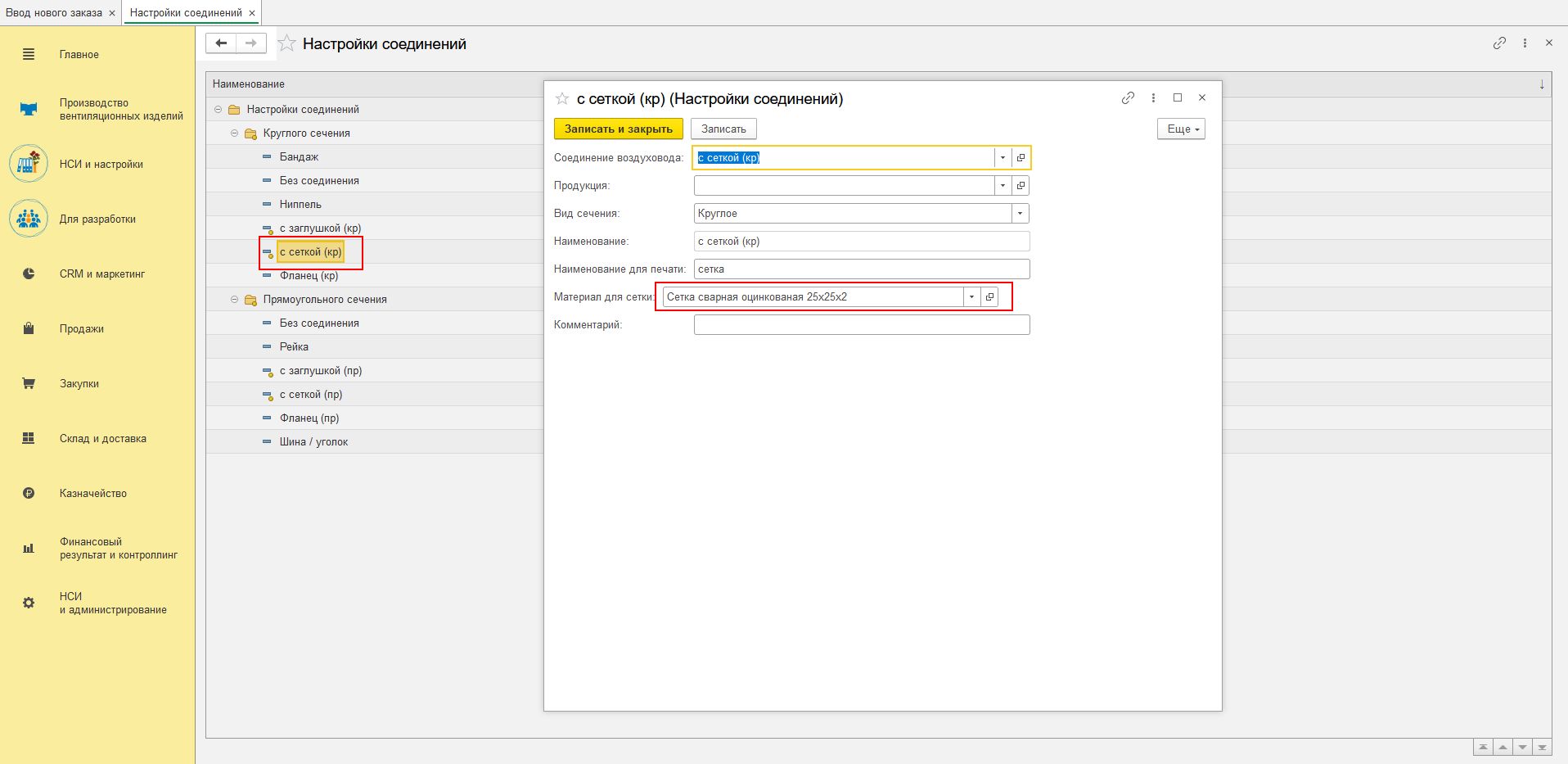

7. Соединение с сеткой ("затянуть воздуховод сеткой")



   Выберете материал сетки
